El propósito de este proyecto es crear un dispositivo que se ilumine cuando detecte la presencia de personas y se ilumine para que la gente que este cerca pueda ver.

Para ello los componentes que he pensado inicialmente son:

• Una caja para dos baterías 16850
• Dos baterías 16850 para ponerlas en serie (3,7 V x 2 =7,4 V)
• Un sensor de presencia AM312
• Una matriz de 9 leds que de 10W
• Un transistor TIP120 que encienda el led si se detecta presencia
• Un boost converter que pase de los 7,4 V a los 10V que es el voltaje de trabajo del led

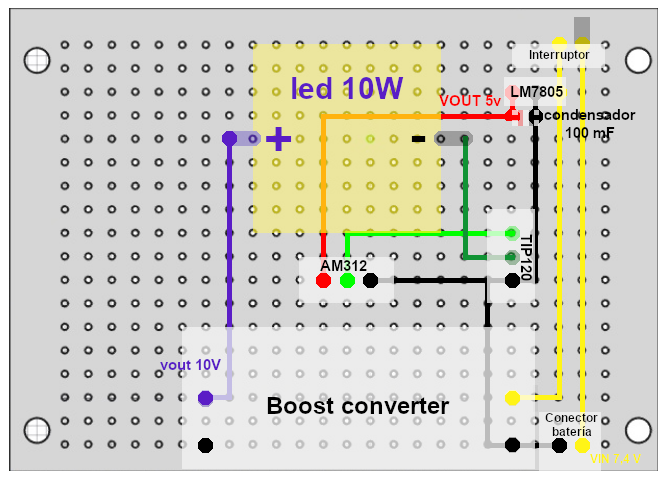

El esquema para la pcb inicial pensado es el siguiente:

Tras las pruebas iniciales el sensor de presencia no detectaba hasta que te encontrabas delante de él, por lo que una de dos, o no le he situado correctamente, o no es válido.

Lo más rápido es utilizar otro sensor similar, por ejemplo el HC-SR501, que es más grande que el anterior, por lo que para hacer la figura de la luciérnaga, se tendría que usar como abdomen o cabeza en lugar de ojos.

Lo siguiente será probar el tiempo que duran las baterías.
