El sensor AM312 es un sensor PIR de bajo coste que detecta presencia a través del campo de infrarojos que tiene alrededor.

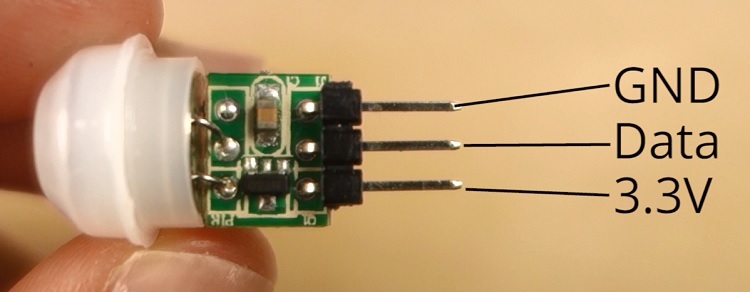

Su diagrama de conexiones es el siguiente

mini pir pinout

Especificaciones técnicas

Input Voltage: 3.3 ~ 5V, 6V Maximum
Working Current: 15uA
Working Temperature: -20 ~ 85 ℃
Output Voltage: High 3V, low 0V
Output Delay Time (High Level): About 2.3 to 3 Seconds
Detection angle: 100 °
Detection distance: 7 meters
Output Indicator LED (When output HIGH, it will be ON)
Pin limit current: 100mA
Size: 30*20mm
Weight: 4g

Inicialmente había pensado en este sensor para hacer un iluminador de una estancia (proyecto luciérnaga) que se encendiese solo cuando fuese necesario

Tras crear el esquema me ha dado problemas al no detectar a la persona hasta que está muy cerca de él, por lo que lo hace prácticamente inútil al tener que moverte por casi toda la estancia a oscuras.

Estoy reconfigurando el circuito para darle otra oportunidad, pero no pina bien

Artículo con tutorial buenoArtículo con tutorial bueno
